EMG89 配線　画像

EMG 配線　画像を公開します。おいらが独自にやってる配線のやり方です。

silvers-site.orgの画像は、引き続きerlis-one.comにて管理しています。

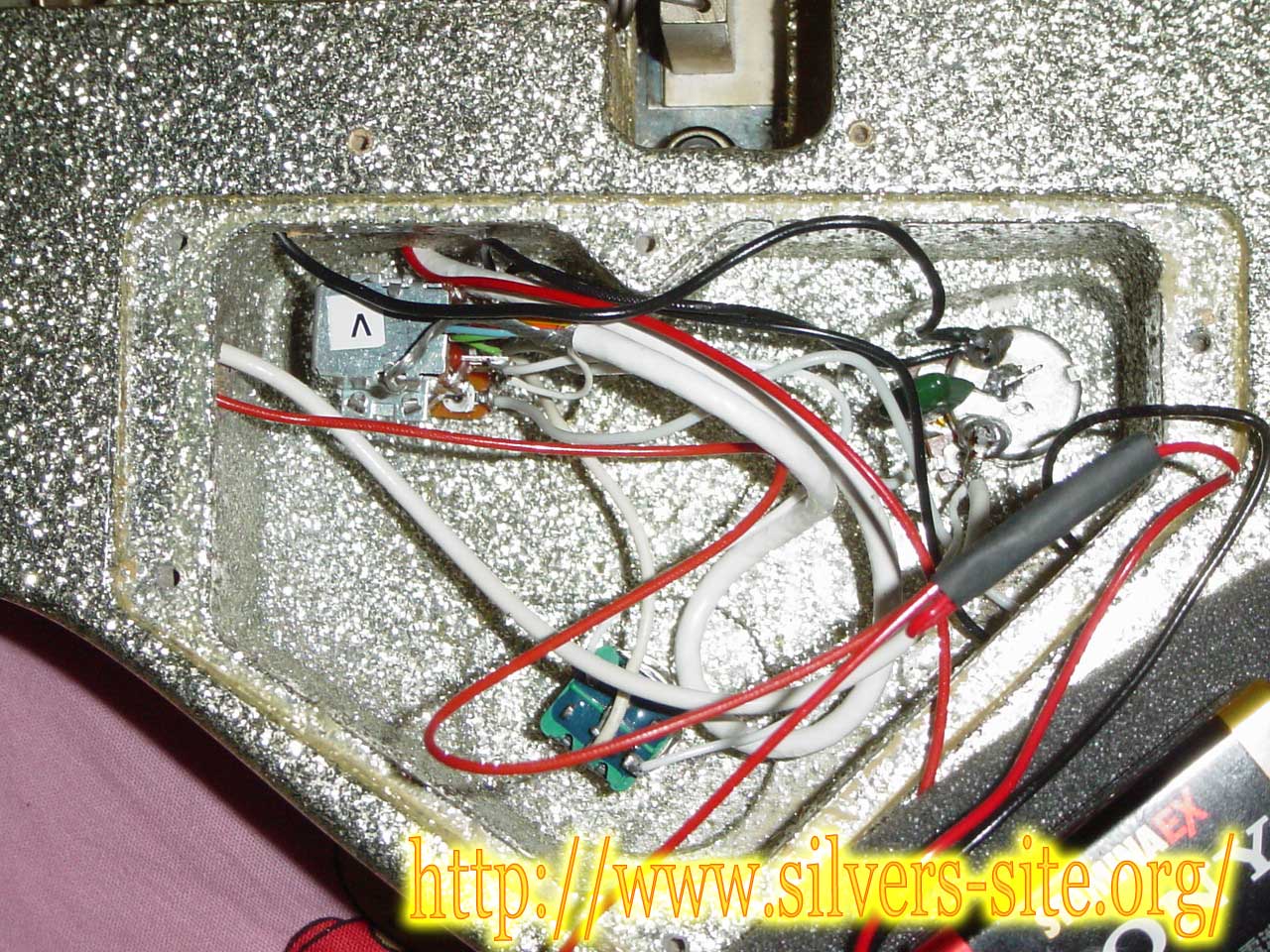

画像の左★EMG89はタップ出来るようにパッケージに入っているポッドを使っています。
これが、全体のボリュームです。トーンにかんしてはコンデンサ（パッケージのやつ）は、
このギターでは長さが足りない為ちょっと違うやり方で落としてます。
画像では右側のポッドです。ここにEMG81の配線のシールドとボディーアース等です。
バッテリーはパッケージに入っているスポンジを利用して巻いています。
画像を見てもらえばすぐに分かると思います。
89付属のポッドでデュアルのみ使う場合

上記はポッドを引くとシングルになる配線のやり方ですので、
イエローとホワイトを繋がず絶縁するだけで、デュアルモードのみになります。
多分、おいらの場合はなった！
※これは、一例ですので不具合が生じた場合の責任は持ちません！
※色々な配線のやり方があると思いますのでクレームは聞きません！
